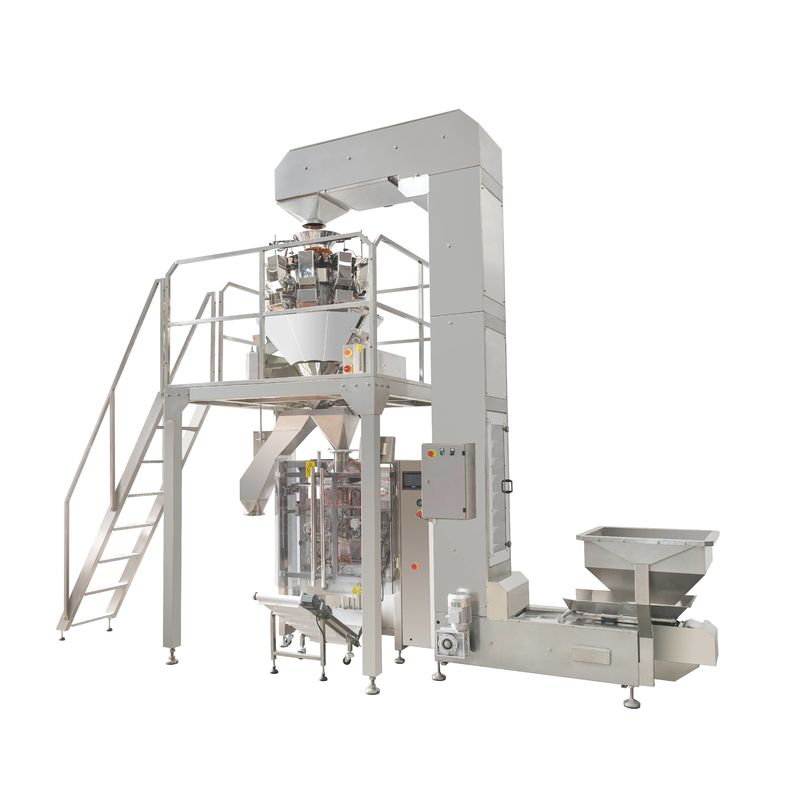

Mesin pengemasan vertikal multi-head scale weighing 15-35 kantong/menit

Skala multihead menimbang vertikal besar mesin kemasan, 15-35 /min,Partikel, Barang tidak teratur yang

Aliran proses:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Parameter teknis:

Bahan kemasan: partikel, tablet, atau barang berat yang tidak teratur

Kapasitas kemasan: 100-2000 g

Kecepatan kemasan: 20-40 kantong/menit (tergantung pada panjang kantong kemasan dan kondisi material)

Kapasitas pembuatan kantong: 115 ≤ W ≤ 350mm x L ≤ 310mm (menarik satu kantong)

Film kemasan: ≤ 750mm

Ukuran kantong: TBD

Lebar film kemasan: harus ditentukan

Bentuk penyegelan: penyegelan belakang

Bentuk penyegelan vertikal: penyegelan samping (aksi tunggal)

Lebar segel belakang: 10-15mm butir lurus

Lebar penyegelan horizontal: Seluruh lebar cetakan penyegelan horizontal adalah 20 mm, dengan garis lurus (jarak 2 mm)

Metode pemotongan: pemotongan bergerigi (penyegelan melintang dengan pisau di tengah, pemotongan tidak independen)

Kontrol optoelektronik: panjang kontrol kode warna atau panjang pengaturan layar sentuh

Metode menarik tas: servo motor menggerakkan sabuk untuk menarik tas

Metode penyegelan horizontal: penyegelan horizontal pneumatik

Bahan kemasan: bahan kemasan komposit

Sumber daya: AC 220V/50HZ 4,5KW

Tekanan sumber gas: 6 kg

Konsumsi gas: 0,6 m3/menit

Konfigurasi dasar:

7 "Inovance layar sentuh berwarna+Inovance PLC (bahasa operasi Cina), dengan perintah kesalahan dan fungsi diagnosis diri

Komponen pneumatik Taiwan AIRTAC

Kontrol suhu Yudian (1 segel longitudinal, 2 segel melintang)

Inovasi servo motor tas menarik

Komponen listrik Schneider atau OMRON

Bagian yang terpapar dari seluruh mesin terbuat dari 304 stainless steel atau bahan paduan aluminium (kecuali bagian bergerak)

Bagian yang bersentuhan dengan bahan terbuat dari bahan stainless steel 304

Diagram skema skala gabungan:

Parameter teknis skala gabungan:

HX-A14 14 kepala 1.6L stainless steel tahan air skala kombinasi mikro komputer

Parameter teknis:

Rentang berat: 100-2000g

Kecepatan penimbang: ≤ 60 kantong/menit (bervariasi tergantung pada berat kemasan dan karakteristik material)

Kisaran akurasi penimbang: tingkat X (0,5), sekitar ± 0,5-2 g (tergantung pada situasi material)

Kapasitas hopper: 1600ml

Plat getaran utama: tipe getaran

Metode penggerak: motor stepper

Bahan bodi: 304 stainless steel

Bahan hopper skala: 304 baja tahan karat datar

Kekuatan catu daya: AC 220V/50HZ 2.5KW/16A

Diagram skematik lift bahan ember tipe Z CST-D10-3600 (tipe 304):

Parameter teknis:

Kapasitas pengangkut: 0-10 meter kubik per jam (dihitung berdasarkan koefisien beban 0,5)

Ketinggian outlet: 3600mm (tergantung pada ketinggian peralatan)

Berkualitas tinggi (diisi oleh:

Rantai: 304 stainless steel

Bahan ember angkat: PP, kapasitas penuh 2,2L

Ukuran slot getaran: 1000L x 280W x 100H

Bahan bracket: baja biasa plastik semprot, bahan material hopper: 304 stainless steel

Volume hopper: 60L

Kontrol: Dilengkapi dengan kotak kontrol, regulasi kecepatan frekuensi variabel, termasuk perangkat tingkat kapasitor

Daya catu daya: fase tunggal 220V 50Hz 750W

Berat keseluruhan: 200kg

Termasuk fungsi penghapusan chip (dilengkapi dengan batang magnetik dan vibrator sedimen) dan penyaringan debu dan non-penyaringan:Penghapusan besi mengacu pada penyerapan zat yang mengandung besi ke batang besi ketika hopper makan keluarBaffle dapat diganti, dan yang tanpa lubang digunakan untuk kemasan bahan halus (seperti buah-buahan kecil).

Diagram tampilan mesin pengkodean cerdas pencetakan transfer panas:
